超耐磨环氧地坪施工是一种相对比较复杂的工程，除了要技术娴熟的地坪工程师来施工，把好地坪材料质量问题这一关也是十分重要的。

一、超耐磨地坪施工前应具备的性能：

　　◇储存稳定性;

　　◇低温稳定性;

　　◇性能及颜色的均匀性;

　　◇便于使用及操作;

　　◇在搅拌、稀释、施工等处理时安全无害;

　　◇干燥、凝结迅速;:

　　◇便于重涂、补涂。

二、地坪施工后地坪涂层应具备的性能要求：

　　◇干燥或硬化过程中不开裂、不起鼓;

　　◇与基层附着牢固;

　　◇具有耐碱性;

　　◇具有树水性;

　　◇具有耐冲击性;

　　◇较难受污染，污染后也易于去除。

三、看地坪表面状况：

　　环氧自流平地坪是一种表层光滑、漂亮，具备优秀装饰设计作用的一种地坪，故此在工程验收地坪的时候，要看清地坪表层是否平整、光洁可达镜面作用，且不可以含有颗粒等杂物。

四、看地坪硬度：

　　为了使地面有足够的耐磨特性，很多客户都会要求环氧地坪表面有一定的硬度值。为了能够达到工业使用要求，技术人员一般要求地坪的硬度值必须大于2H。但是填料容易下沉的自流平固化后的硬度并不是太高，所以要选填料不易下沉的为佳。

五、看地坪表面丰满度：

　　丰满度亦是看路面的反光率是不是能超过95%，是不是够饱满。这个技术指标在以前是不十分重视的，但是伴随着社会的发展和人们的要求慢慢提高，这一项技术指标也逐渐变为了一项基础的技术标准。一般透射率达还不到85%的都是不过关的。它通常对工程施工质量产生相应的影响。

超耐磨环氧地坪施工流程:

　　1.环氧树脂封闭底漆施工

　　将环氧树脂封闭底漆主剂充分搅拌均匀，再严格按主剂、固化剂的配比将固化剂加入主剂中，用专业手提式搅拌机充分搅拌均匀，滚涂或批刮在清扫干净的地面上。待其充分渗透后，如发现局部发白、漏涂或无光亮，依情况可以局部再滚涂一次，以保证底涂的密封效果。

　　底漆涂装的好处：底漆能够渗透并且深层固化，可以起到密封渗透效果，防油底漆能较好的与油污地面结合住，防油污效果极佳。

　　注：环氧树脂封闭底漆施工后须保留不少于8小时的固化时间。

　　2.环氧树脂砂浆中涂施工

　　a、环氧树脂中涂施工（添加石英砂）

　　将环氧树脂中涂材料主剂搅拌均匀，再严格按主剂、固化剂的配比将固化剂慢慢倒入主剂中，用专业手提式搅拌机充分搅拌均匀加入适量的石英砂，充分搅拌均匀。然后在地面上以刮刀全面做一层批覆，填平局部破损处，使表面平整。

　　注：加入石英砂的中涂砂浆须一次整体施工结束，施工过程中，用刮刀齿尖除去大泡并挑去杂质颗粒物，对于施工后地面平整度较差处需进行多次小范围修补，保证整体的平整性。

　　b、待环氧树脂砂浆中涂完全干燥后，用磨光机、砂纸等打磨，将批涂产生的刀痕、不平整之处及颗粒打磨掉，并用吸尘器将灰尘处理干净。

　　3.环氧树脂中涂腻子施工（添加石英粉）

　　待地面硬化干燥后全面砂磨，再以吸尘器吸净地面灰尘，然后进行一道石英粉中涂的施工。将环氧树脂中涂材料主剂搅拌均匀，再严格按主剂、固化剂的配比将固化剂慢慢倒入主剂中，用专业手提式搅拌机充分搅拌均匀加入适量的石英粉，充分搅拌均匀。然后在地面上以刮刀全面做一层批覆，填平局部破损处，使表面平整。

　　对于地面开裂处，须进行多次修复，以保证整体的一致性和环氧地坪的抗拉性，保证施工后表面没有明显裂纹显现。

　　环氧树脂中涂涂装的好处：增加地坪厚度，提高抗压能力，增加地坪承重性能。提高地坪的抗拉性能，增加地坪的使用年限。

　　4.环氧树脂地坪面漆施工（批刮）

　　待中涂腻子干透之后，进行环氧树脂地坪面漆的施工。按照环氧树脂地坪面漆的配比要求，先将主剂搅拌均匀，然后将固化剂向装有主剂的桶中央倒入，避免材料混合不均匀。充分搅拌均匀后，用专用地坪刮刀整体批刮，面漆施工结束，需24小时完全固化。

　　5.无溶剂聚氨酯超耐磨地坪面漆施工（披刮滚涂）

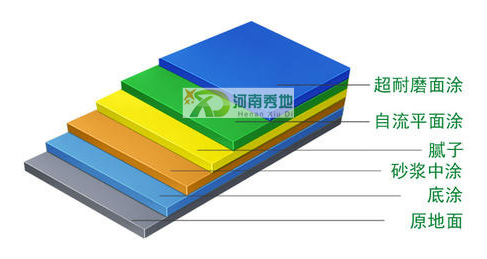

超耐磨环氧地坪施工剖面图：
